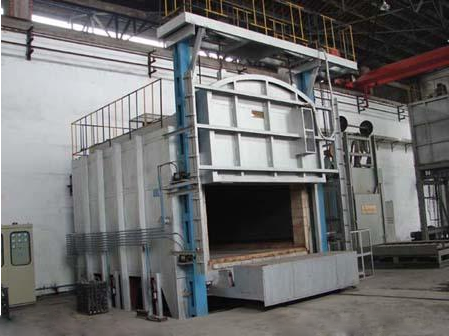

臺車淬火爐
一、臺車淬火爐用途
臺車式電阻爐是周期作業式電阻爐、主要供模具鋼、五金模具、鑄造件、鍛打件等金屬的淬火、退火、正火處理也可作為燒結爐使用。
二、臺車淬火爐特點
外殼由鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶不需要基礎安裝，只須放于平整的水泥地面即可使用，電爐爐襯材料采用超輕質0.6g/cmЭ節能耐火保溫磚砌筑，夾層置硅酸鋁纖維氈保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹至石粉保溫，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。電爐爐體與臺車之間采用迷宮式耐火材料砌筑外，還用通過自行動作的密封機構來減少電爐的熱輻射及對流損失，并可改善爐溫均勻性。本電爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上，加熱元件材料為國際通用0Cr25AL5，元件高使用溫度1200℃。
臺車上安裝有鉻錳氮耐熱鋼爐底板或1200℃碳化硅爐底板以承載工件之用，為了防止工件加熱后產生氧化皮通過爐底板的縫隙落入底部加熱元件周圍而造成加熱元件的損壞，需要經常定期地吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底析吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈。
臺車爐爐門的升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既保證了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又保證了在開啟的過程中不會摩擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當?shù)恼{(diào)整。為提高爐溫均勻性，電爐采用多區加熱，并在爐門和后墻上布置加熱元件，以便將來維修替換。
三、臺車淬火爐參數
|
規格及型號 |
爐膛尺寸
長*高*寬 |
額定溫度
℃ |
加熱功率
KW |
電壓 |
|
TDRG-45-12 |
950x450x350 |
1200 |
45 |
380V |
|
TDRG-65-12 |
1200x600x400 |
65 |
|
TDRG-90-12 |
1500x750x450 |
105 |
|
TDRG-115-12 |
1800x900x550 |
150 |
注：可根據用戶要求另行設計制造，不同規格及參數和詳細技術方案請來電咨詢！
